Cette intervention illustre l’intérêt d’une inspection thermographique réalisée avant la fin de la garantie de parfait achèvement, ainsi que les précautions d’analyse nécessaires sur une toiture en sheds, une configuration architecturale qui multiplie les ombres portées et les reflets thermiques.
Le contexte de la mission
L’installation concernait une centrale photovoltaïque industrielle de près de 2 300 m², composée de plus d’un millier de modules répartis sur plusieurs dizaines de chaînes (strings). Le bâtiment, récemment construit, accueillait une activité industrielle sensible nécessitant une préparation rigoureuse de l’intervention.
Avant la mission, une coordination a été menée avec les responsables techniques du site afin d’organiser les opérations dans le respect des contraintes de sécurité et de limiter l’impact sur l’exploitation. L’objectif n’était pas de rechercher une panne connue, mais de réaliser un contrôle complet de l’installation avant la fin des garanties constructeur.
Les enjeux d’une inspection avant la fin de la garantie
Une centrale photovoltaïque neuve n’est pas nécessairement exempte d’anomalies. Des écarts de fabrication, un défaut de raccordement, une contrainte mécanique apparue lors de la pose ou encore un problème électrique peuvent n’apparaître qu’après plusieurs mois d’exploitation. Une inspection thermographique réalisée avant la fin de la garantie permet :
- de détecter d’éventuelles anomalies précoces
- d’établir un état de référence de l’installation
- de disposer d’éléments objectifs en cas de recours auprès de l’installateur
- d’optimiser la maintenance future de la centrale
Les défis techniques de cette intervention

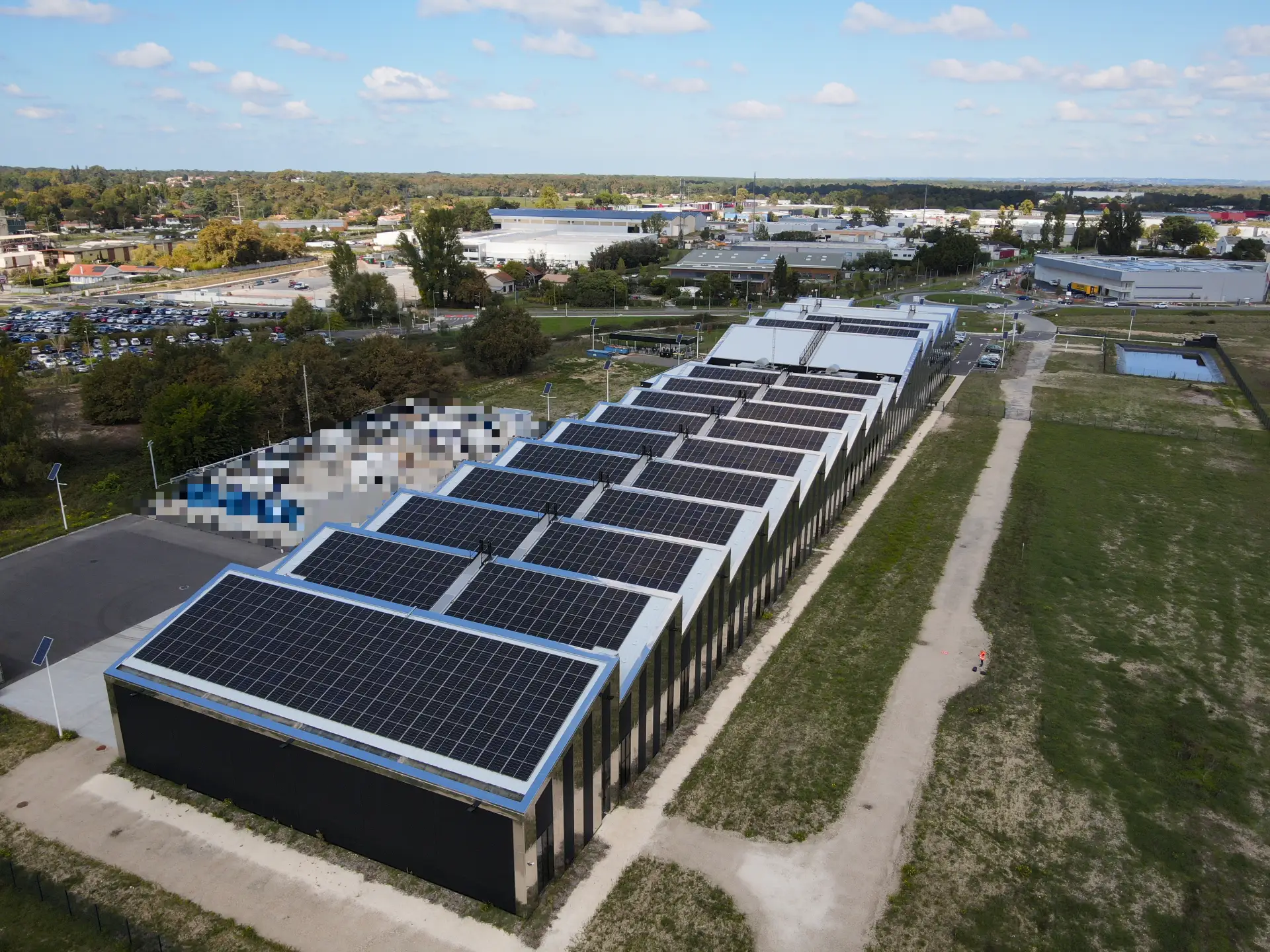

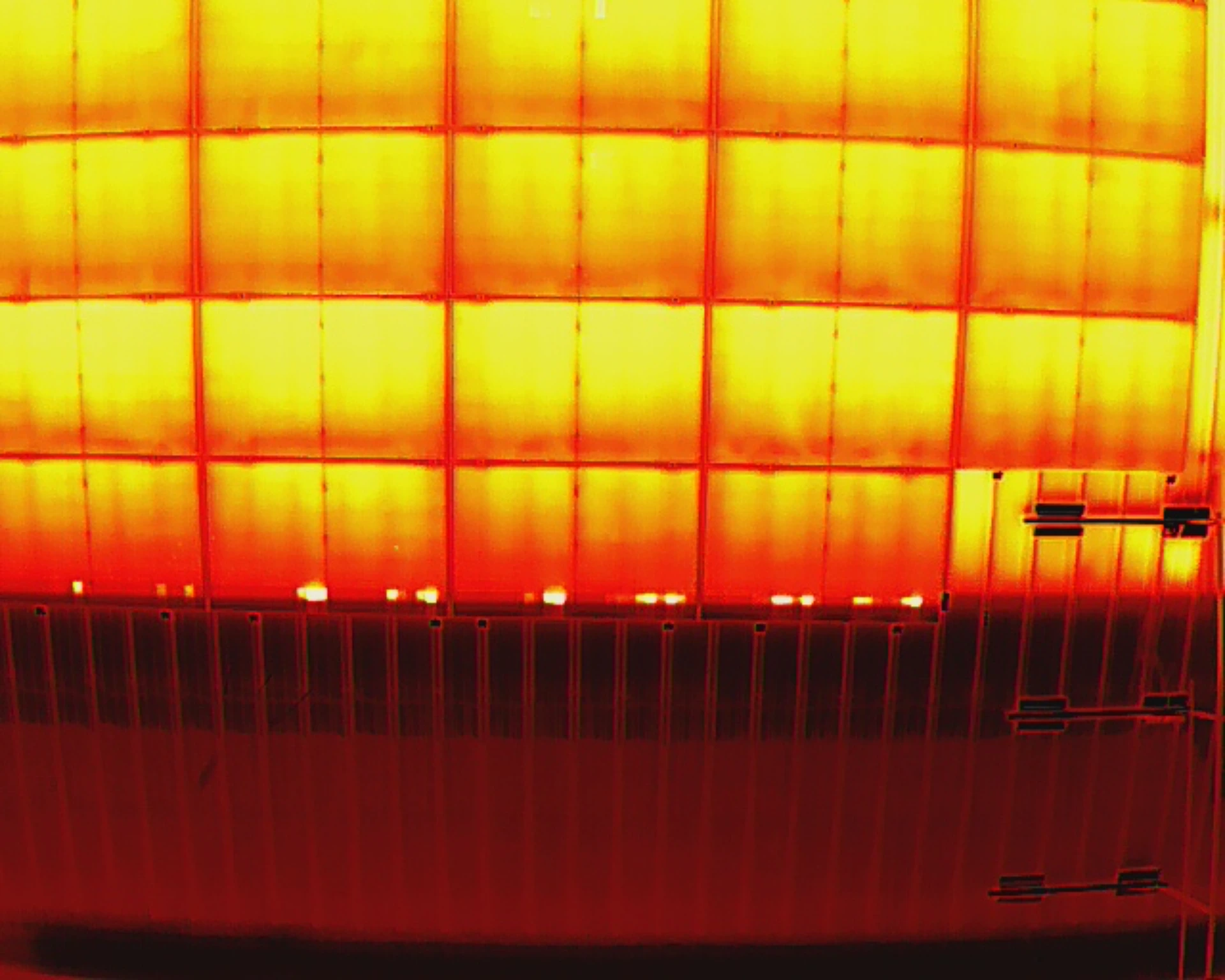

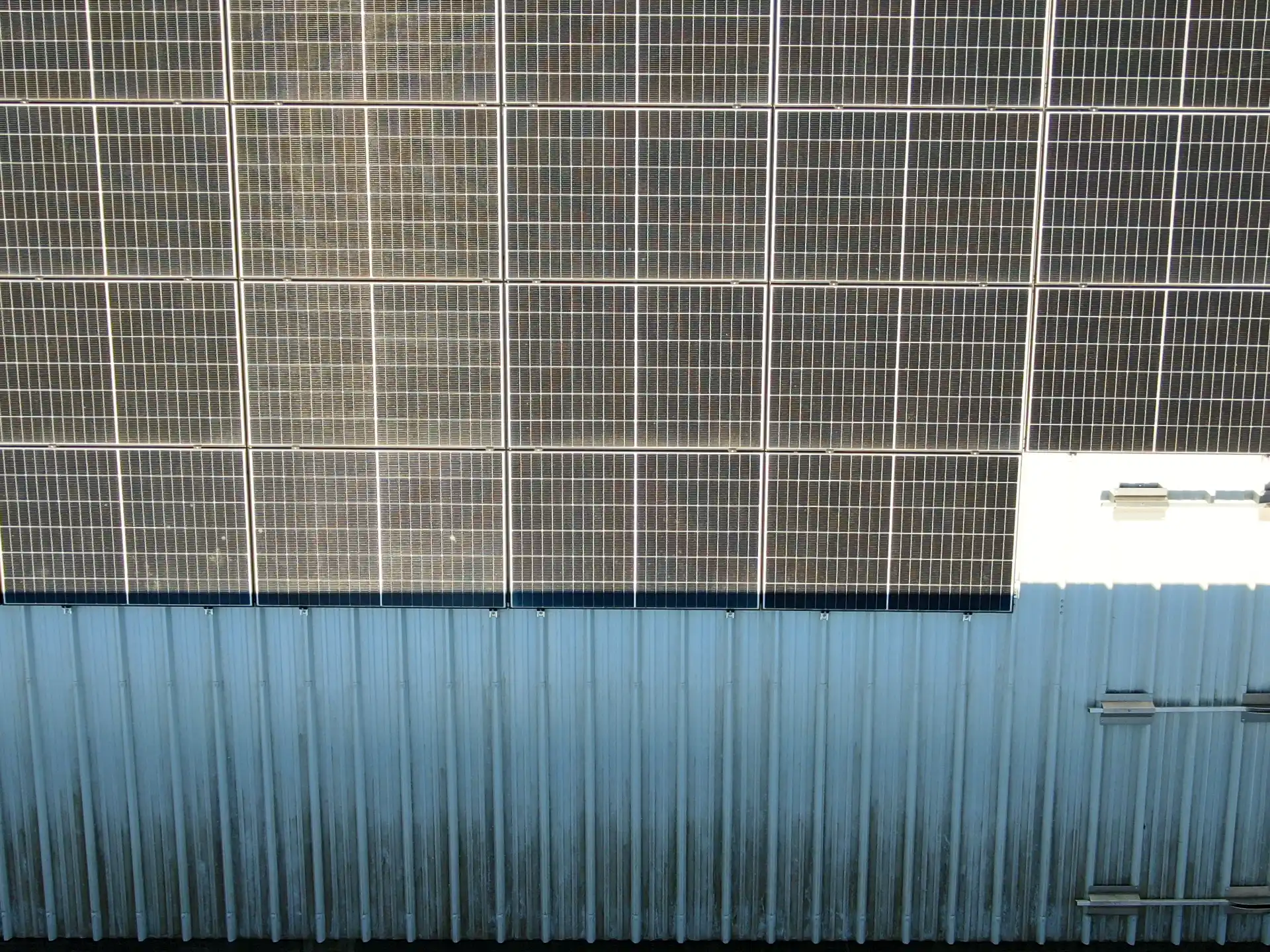

Contrairement à une toiture photovoltaïque classique, le bâtiment présentait une architecture en sheds. Cette configuration offre un excellent éclairage naturel des locaux, mais représente un véritable défi pour une inspection thermographique : les différentes orientations de toiture génèrent des variations d’ensoleillement importantes, tandis que les reliefs créent des ombres portées pouvant modifier temporairement la température apparente des modules.

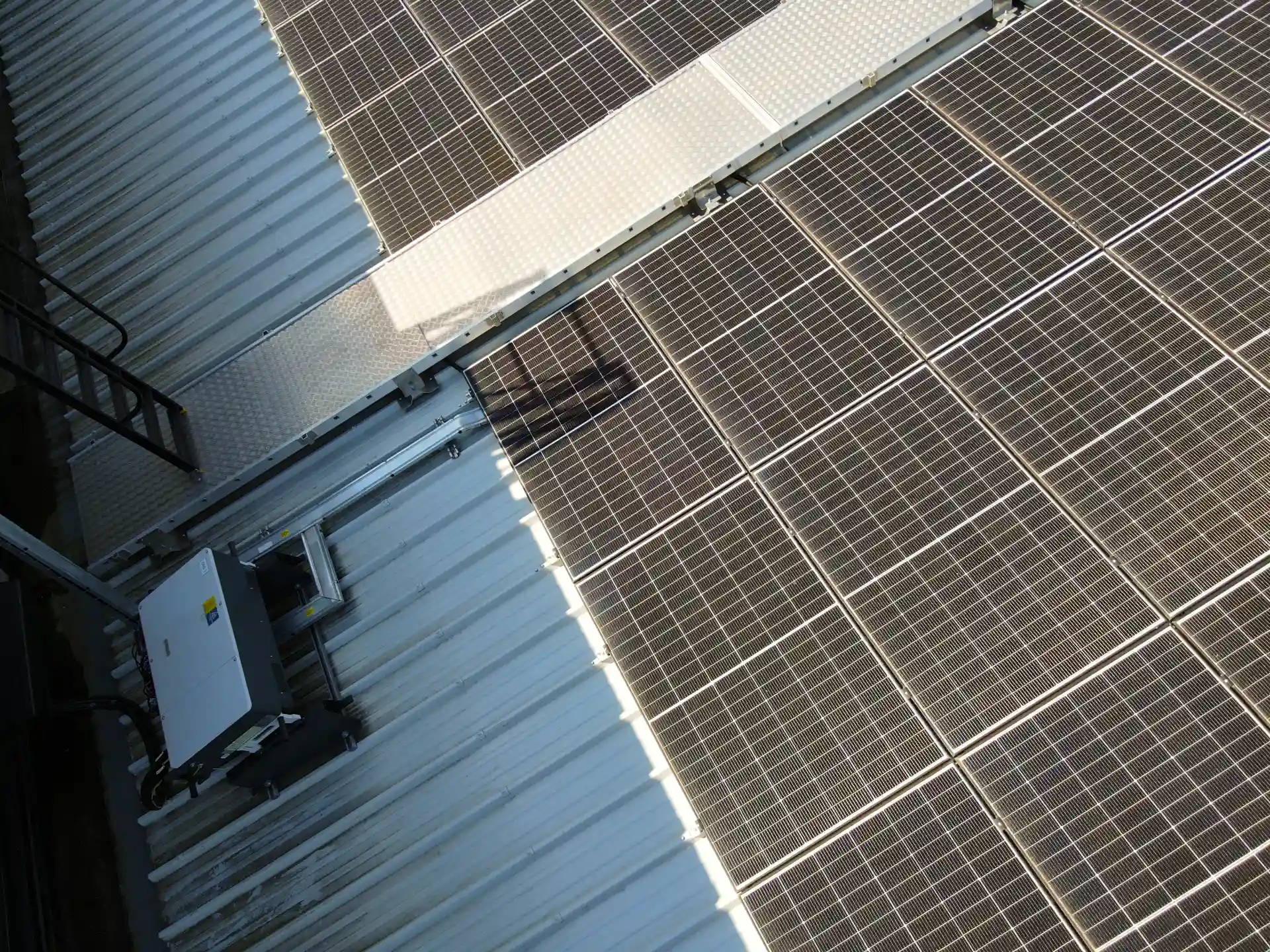

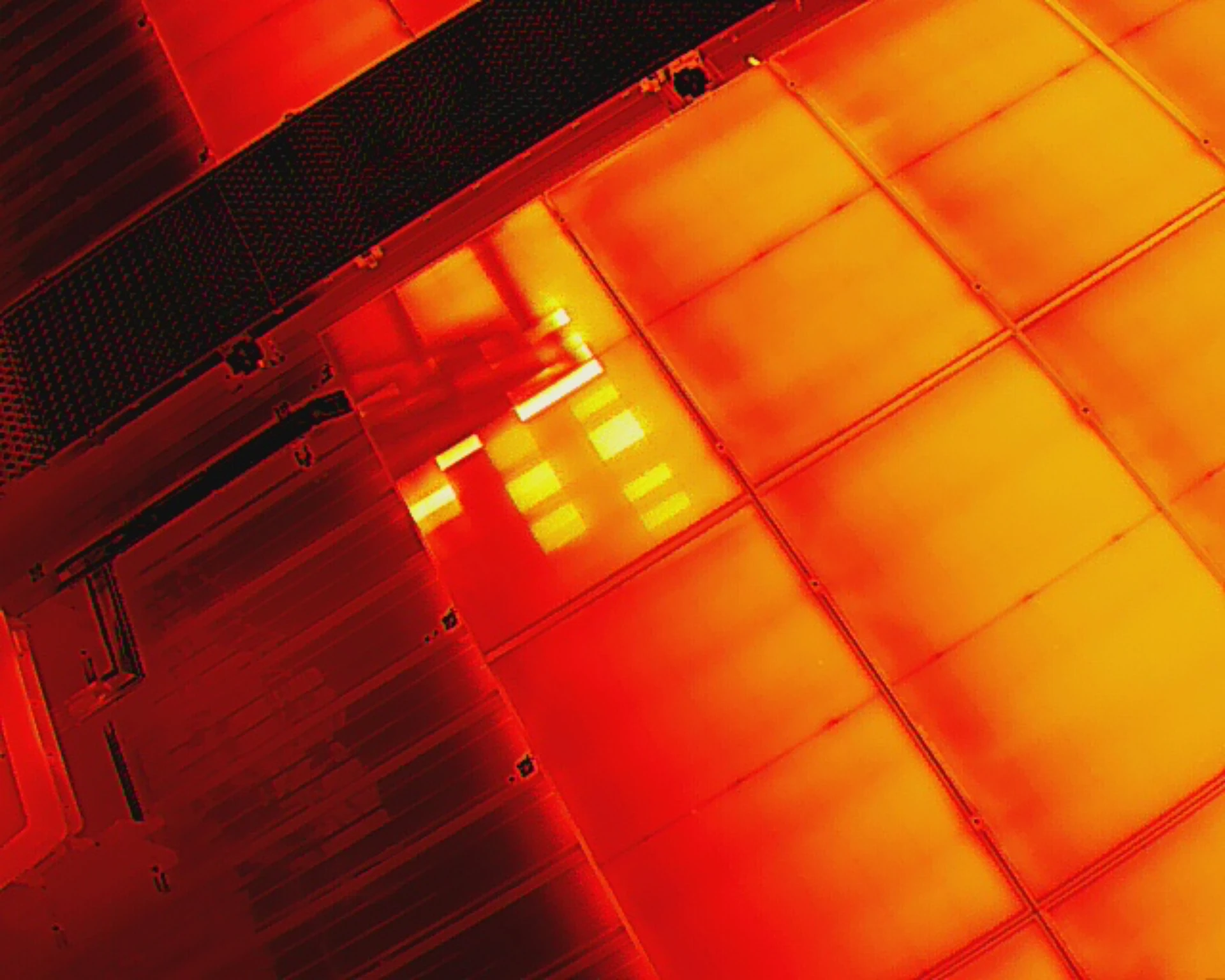

À cela s’ajoutaient d’autres éléments présents sur site, comme une échelle de sécurité, dont l’ombre portée sur les modules peut simuler un échauffement alors qu’il ne s’agit que d’un effet d’ombre localisé. L’expérience de l’opérateur est alors essentielle pour distinguer un phénomène optique d’une véritable anomalie électrique.
Déroulement de la mission

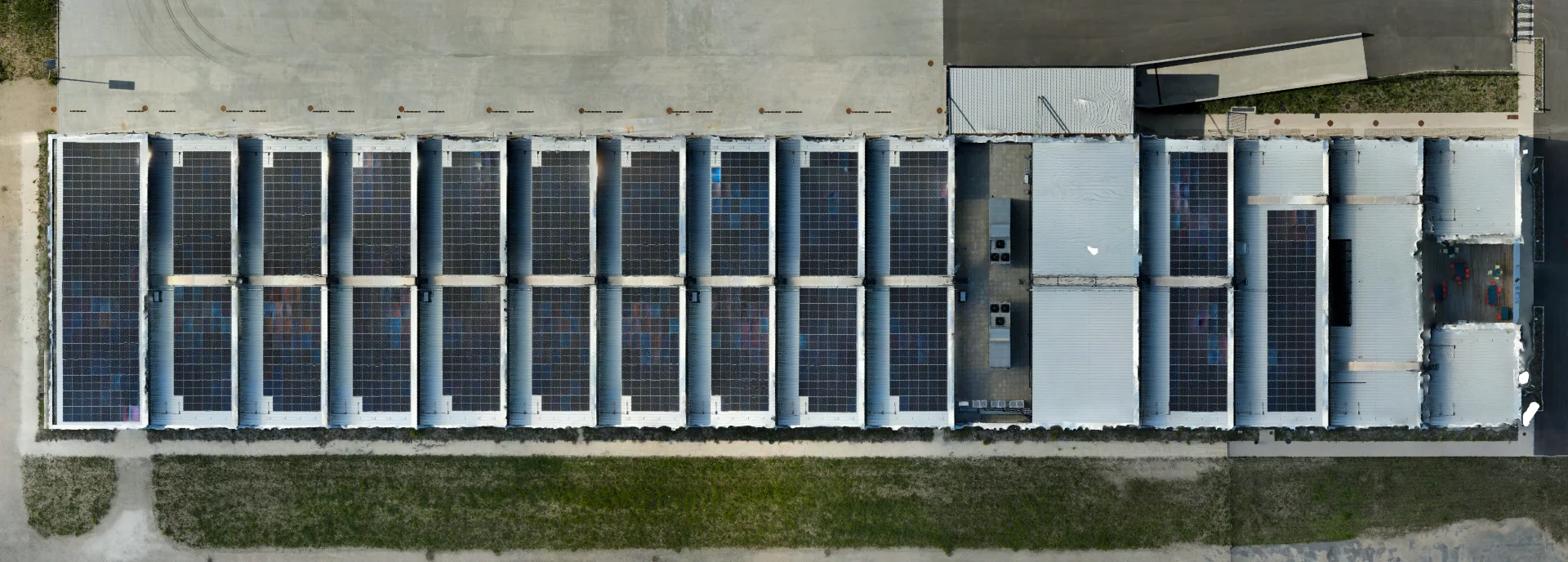

L’inspection a été réalisée dans des conditions météorologiques compatibles avec une analyse thermographique fiable. L’ensemble des toitures photovoltaïques a été couvert par plusieurs vols permettant d’obtenir une vision complète de l’installation. Les images visibles et thermiques ont ensuite été analysées individuellement afin d’identifier d’éventuelles différences de comportement entre les modules et les différents strings.

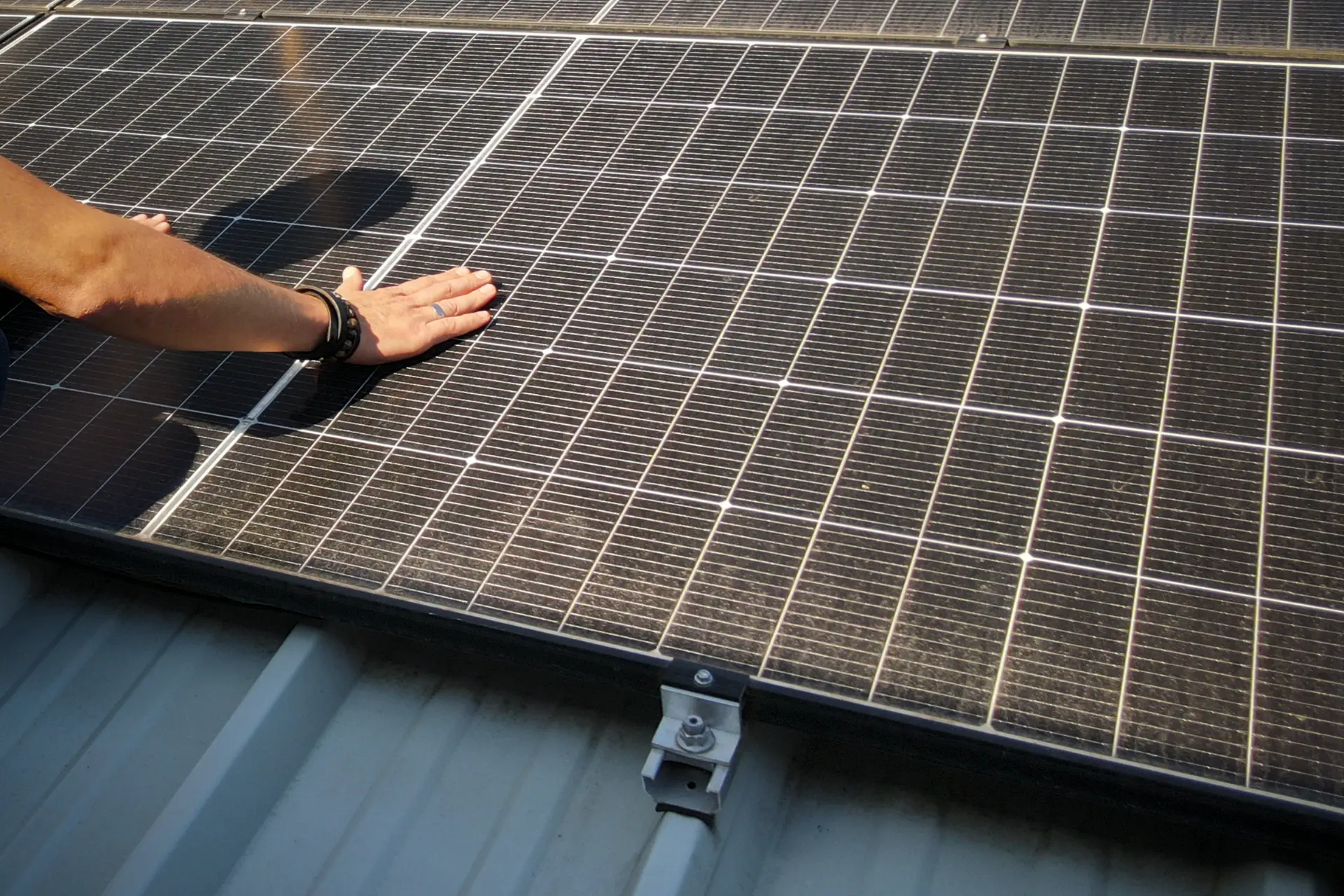

Lorsque cela s’est avéré nécessaire, un contrôle visuel a été effectué directement sur la toiture afin de confirmer les observations réalisées depuis le drone.
Résultats de l’inspection

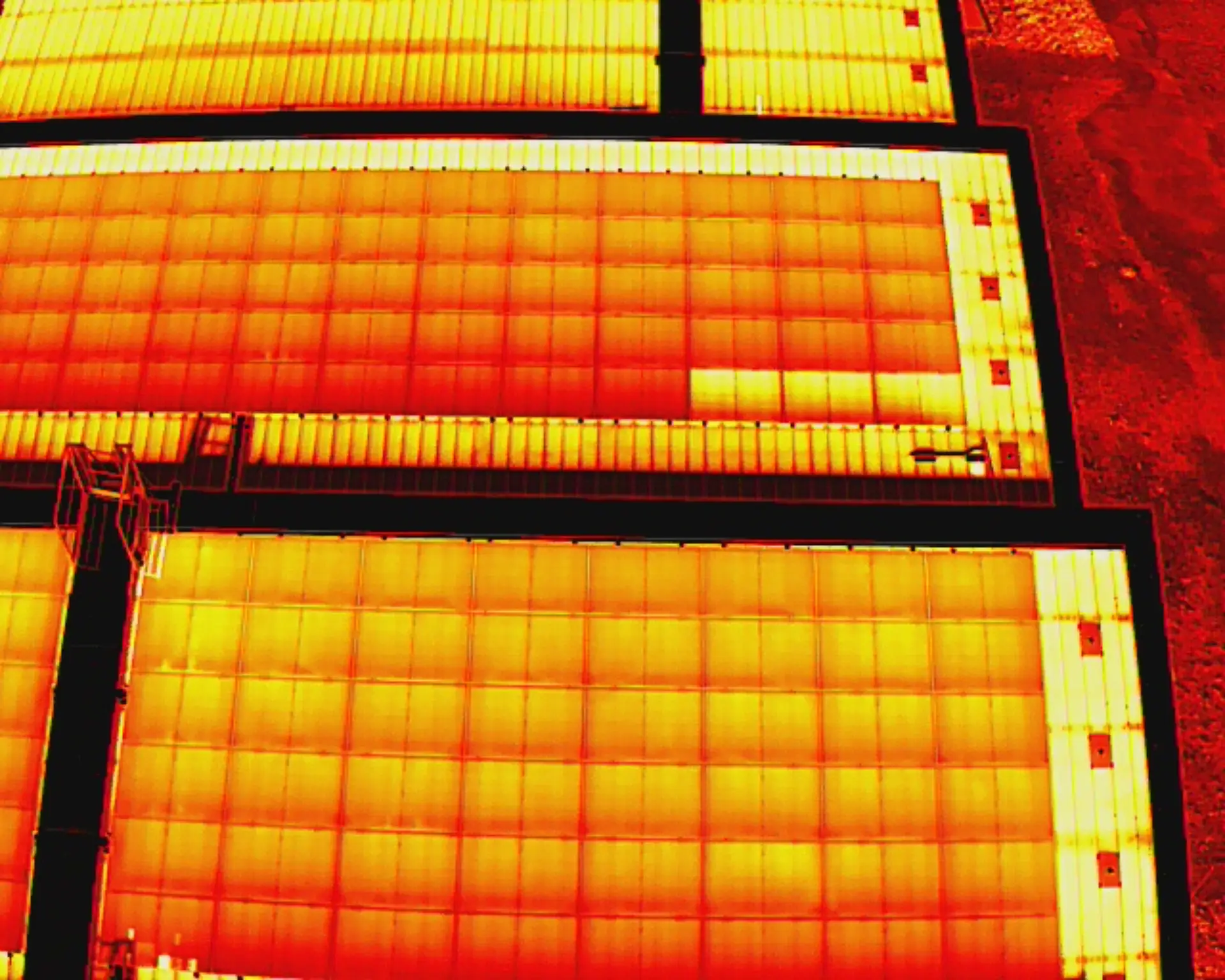

L’analyse de l’ensemble de la centrale n’a mis en évidence aucun hotspot caractéristique ni défaut thermique majeur. Une légère différence thermique d’environ 6 °C a toutefois été observée sur trois modules photovoltaïques consécutifs.
Cet échauffement, homogène et limité, ne présentait pas les caractéristiques d’un défaut avéré tel qu’un hotspot ou une diode bypass activée. En l’absence d’autres indices de défaillance, cette observation a été classée comme point de vigilance. Elle a été intégrée au rapport d’inspection afin de servir de référence lors des prochaines campagnes de contrôle et, si nécessaire, d’orienter une vérification électrique ciblée.
Une inspection, ce n’est pas seulement rechercher des hotspots
L’une des idées reçues concernant la thermographie photovoltaïque est qu’elle consiste uniquement à rechercher des panneaux « très chauds ». En réalité, une grande partie du travail repose sur l’interprétation des images. L’opérateur doit être capable d’identifier les phénomènes liés :
- aux ombres portées
- aux variations d’ensoleillement
- aux réflexions thermiques
- au comportement normal des différents strings
- aux caractéristiques propres à la géométrie du bâtiment
Cette phase d’analyse est essentielle pour éviter les faux positifs et garantir des conclusions fiables.
Notre matériel aujourd’hui

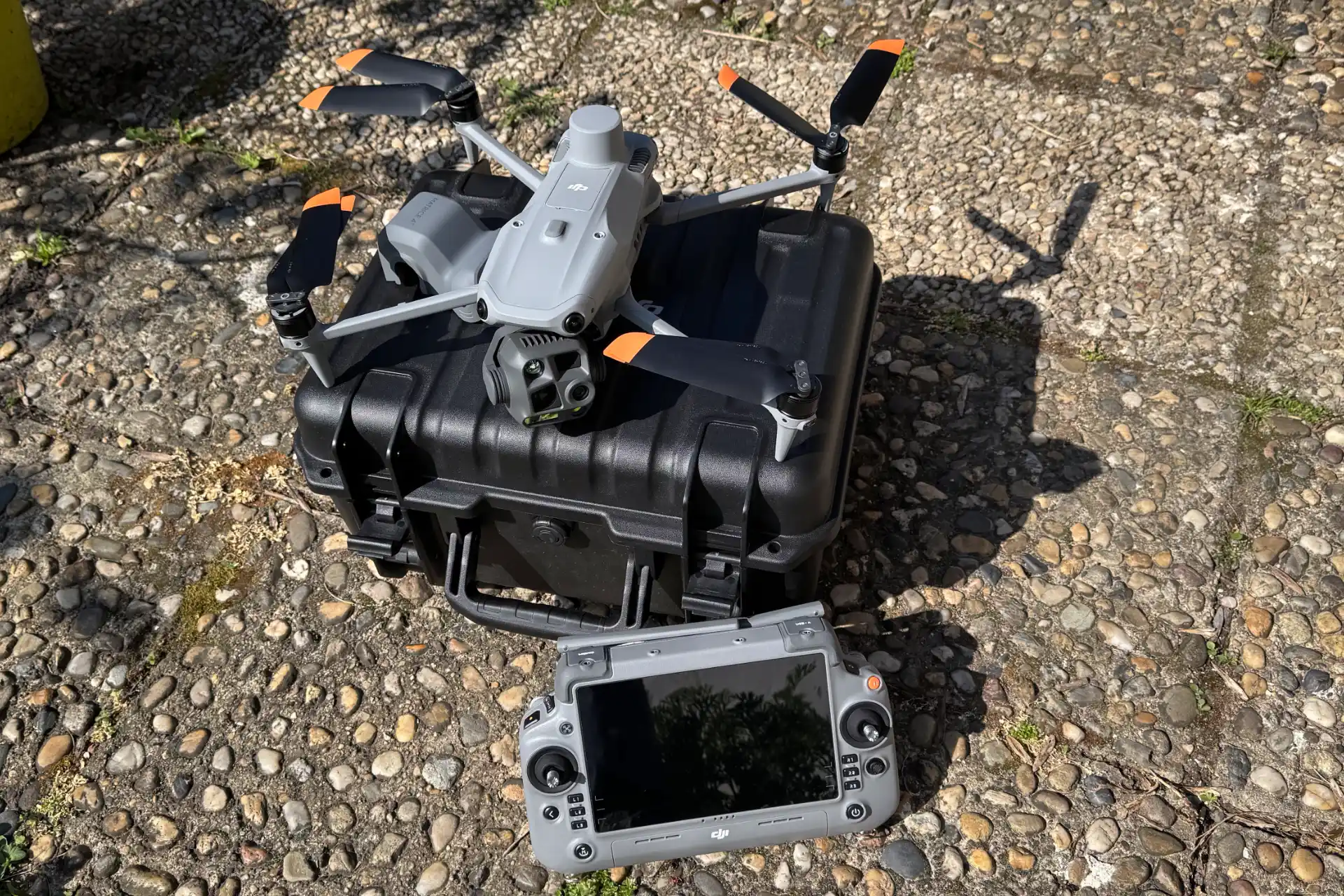

Cette mission a été réalisée avec le matériel disponible au moment de l’intervention. Depuis cette inspection, Drones Icare a renforcé ses capacités d’inspection en investissant dans un DJI Matrice 4T, équipé d’une caméra thermique de dernière génération. Cette évolution permet aujourd’hui de proposer :
- une meilleure qualité d’image thermique
- une résolution visible supérieure
- une acquisition plus rapide sur les grandes installations industrielles
- une analyse encore plus précise des anomalies potentielles
Conclusion
Cette mission illustre l’intérêt d’une inspection thermographique réalisée avant la fin de la garantie de parfait achèvement. Au-delà de la recherche d’éventuelles anomalies, elle permet de constituer un état de référence fiable, d’identifier les premiers écarts de comportement thermique et d’apporter au maître d’ouvrage une vision objective de l’état de son installation.
Dans ce cas précis, l’absence de défaut majeur et l’identification d’un unique point de vigilance ont permis au client de disposer d’un diagnostic documenté, exploitable pour le suivi de sa centrale photovoltaïque au fil des années.
Une centrale photovoltaïque à inspecter avant la fin de garantie ?
Neuve ou en exploitation depuis plusieurs années, décrivez-nous votre installation et vos contraintes. Nous vous répondons sous 24 h ouvrées avec une méthode et un devis adaptés.
Questions fréquentes
Pourquoi réaliser une inspection thermographique juste avant la fin de la garantie de parfait achèvement ?
Une centrale neuve peut présenter des anomalies qui n’apparaissent qu’après plusieurs mois d’exploitation : défaut de fabrication, raccordement imparfait, contrainte mécanique. Une inspection avant la fin de la GPA permet de les détecter tôt, d’établir un état de référence et de disposer d’éléments objectifs en cas de recours auprès de l’installateur.
Une toiture en sheds complique-t-elle réellement l’analyse thermographique ?
Oui. Les variations d’orientation créent des ombres portées et les éléments métalliques des reflets thermiques, deux phénomènes pouvant être confondus avec un échauffement réel. L’expérience de l’opérateur est nécessaire pour distinguer un phénomène optique d’une véritable anomalie électrique.
Que signifie une différence thermique de 6 °C si aucun défaut n’est confirmé ?
Un échauffement homogène et limité, sans les caractéristiques d’un hotspot ou d’une diode bypass activée, n’est pas nécessairement un défaut avéré. Il est alors classé point de vigilance et consigné au rapport pour être suivi lors des prochaines inspections, avec si besoin une vérification électrique ciblée.
Le matériel utilisé lors de cette mission est-il encore celui utilisé aujourd’hui ?
Non. Depuis cette intervention, Drones Icare a investi dans un DJI Matrice 4T, qui apporte une meilleure qualité d’image thermique et visible ainsi qu’une acquisition plus rapide sur les grandes installations industrielles.
